Патрон к предохранителю ПТ 1.3-10-100-12.5 У1 исп. (ТУ) Электрофарфор ЦБ-00001831

Патрон к предохранителю ПТ 1.3-10-100-12.5 У1 исп. (ТУ) Электрофарфор ЦБ-00001831

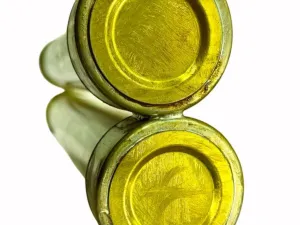

Патроны (предохранители) ПТ предназначены для защиты силовых трансформаторов, воздушных и кабельных линий в сетях трехфазного переменного тока с частотой 50 Гц и номинальным напряжением 10 кВ. Патрон (предохранитель) типа ПТ используется как заменяемый элемент к высоковольтным предохранителям ПКТ. Патроны (предохранители) ПТ в габарите 1.3 (103) сдвоенные, и состоят из 2х трубок диаметром 72 мм.

Функциональное назначение устройства - селективное отключение защищаемой цепи при превышении допустимого значения протекающего тока, в том числе в режимах короткого замыкания (КЗ), характеризующихся токами величиной в тысячи ампер.

Принцип действия патрона основан на токоограничивающем эффекте: при перегорании плавкой вставки возникает дуговой разряд, который ликвидируется посредством деионизации плазменного канала. Процесс гашения дуги реализуется в объёме кварцевого песка, заполняющего внутреннюю полость патрона. Микропространства между песчинками обеспечивают интенсивную деионизацию, препятствуя распространению дуги и исключая попадание токов КЗ на защищаемое оборудование.

Конструктивно патрон ПТ включает следующие элементы: фарфоровую изоляционную трубку, выступающую в роли корпуса; плавкую вставку, размещённую внутри трубки; кварцевый песок, заполняющий внутренний объём для обеспечения дугогашения; два герметично завальцованных цоколя, обеспечивающих механическое крепление и электрический контакт патрона в держателях предохранителя ПКТ.

Характеристики:
Класс напряжения: 10 кВ
Диаметр: 2х72 мм
Длина: 464 мм

Единица продажи: Штука. Минимальный заказ и шаг количества: 1 Штука.

Поставка со склада поставщика в Екатеринбурге. Это наличие у поставщика, не собственный склад ТОО NTE. Срок поставки уточняйте при оформлении.
