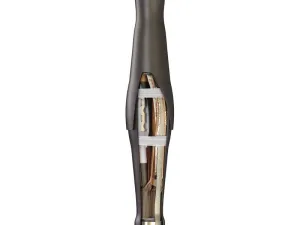

Муфта кабельная соединительная 10кВ 3ПСТ-10-70/120-Б КВТ 66293
Постоянный
Наличие и срок поставки уточняйте у менеджера
Уточнить наличие в WhatsAppЕдиница измерения: Штука
Код: RS-420201
КВТ
Муфта кабельная соединительная 10кВ 3ПСТ-10-70/120-Б КВТ 66293
• Предназначены для соединения 3-х жильных кабелей:
• с изоляцией из сшитого полиэтилена и экраном из медных проволок
• с броней из стальных лент или без брони
• на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Включены в реестр Минпромторга
• Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
• Использование толстостенных манжет, выполненных из материала с высокой электрической прочностью, обеспечивает полноценное восстановление изоляции жил кабеля
• Экраны кабеля восстанавливаются алюминиевой экранирующей лентой и перемычками, сформированными из экранов жил кабеля
• Для кабелей с броней муфта комплектуется дополнительным плоским проводом-перемычкой и пружинами постоянного давления
• Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
• Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающимсвойствами выравнивания напряженности электрического поля
• Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
• Высокое качество комплектующих и используемых композиционных материалов
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
• Для кабеля с медным ленточным экраном необходимо дополнительно использовать «Комплекты заземления КМЛЭ»
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-005-97284872-2015
Характеристики
| Допуск к эксплуатации в горнодобывающей промышленности | Нет |
|---|---|
| Номинальное напряжение U0/U (Um) | 6/10 (12) кВ |
| С концентрическим экранированием | Да |
| Не содержит (без) галогенов | Да |
| Для соединения кабелей с бумажной и с пластмассовой изоляцией | Нет |
| Номинальное сечение проводника | 70...120 кв.мм |
| Количество жил | 3 |
| Исполнение | Термоусадочный |
Единица продажи: Штука. Минимальный заказ и шаг количества: 1 Штука.
Поставка со склада поставщика в Екатеринбурге. Это наличие у поставщика, не собственный склад ТОО NTE. Срок поставки уточняйте при оформлении.
